石油天然气管道软交换设备方案

发布日期:2022-09-14   浏览次数:5421

1、软交换设备现状

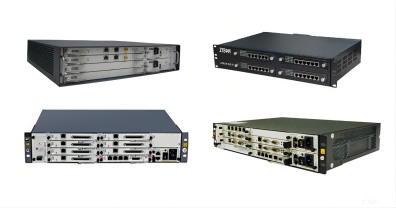

   石油天然气管道等公司或分公司现大部分使用的是华为及中兴软交换设备(比如华为eSpace U1960/1980系列,中兴ZXECS 1000E/IBX1000系列、以及华为IAD1224、中兴ZXECS AG I6/I7/I8/I9)接入网关。设备投产已有10年,运行时间已超过了设备生命周期,属于老一代软交换产品服务器。又由于华为及中兴已经公告于20停产企业软交换设备及接入网关产品,退出企业用产品市场,不再提供后续技术支持服务及备品备件,后续设备故障时无法保障,软件也得不到升级,存在的BUG将无法得到修复。


石油天然气管道软交换设备方案图


2、更换方案设计思路

    根据石油天然气管网需求结合以往的华为中兴组网的设备经验完全可以用申瓯软交换设备代替,申瓯通信历经30年专注企业用户级交换设备。本方案仍结合集团专网光纤租用电路传输,IP交换发展为业务核心,以一体化、智能化、便捷化管理为设计理念,综合IP电话、企业集团V网、模拟分机、统一电话计费录音管理等多个应用模块,实现新型企业融合通信应用。为结合网络化扩展本系统推荐采用SOC1000UC为系统核心交换,SOT600GW中继网关,与S1型SIP话机、SOT600-IAD、调度台配合组网(也可以部分代替更换利旧完全兼容),组网结构如下图:


石油天然气管道软交换设备组网方案图
系统架构图:

石油天然气管道替换申瓯软交换设备组网方案图

3、软交换组网说明
在石油天然气管网中心机房布置一台SOC1000双机热备核心软交换设备1+1,主备设备切换时不中断通话,不丢失数据;上联1路通过SIP中继接入企业集团的上级软交换设备实现2位短号互打,另一路通SOT600-GW媒体中继网关到当地运营商平台(电信或联通);下联通过企业集团光纤局域内网与SIP话机和SOT600-IAD对接,并下发账号;
从IAD设备出模拟电话线到办公区、各作业区、站点、阀室等,或SIP话机直接做终端。所有终端都实现统一录音
所有分配的电话都可内线互拨,直线电话可拥有直线号码直拨出局及入局。
    出局统一从总部拨0出局;集团内部直接拨4位数分机号。
支持录音、计费、系统管理、通话记录等实现总部统一管理查询;
    支持配话务台或触摸屏调度台。
IAD终端可提供传真机、POS机接入;
   下挂的IAD设备,支持断网内部仍呼叫。也支持当地市话接入需要配FXO板或FXO中继网关。
由于申瓯软交换可以与华为IAD1224或中兴AG I6到I9完全对接。也可以逐步更新下面的网关设备。

4、方案特点
本方案集合了传统集团电话功能,并连接各个分支机构,非传统点对点方式实现统一通信管理功能,实现一套设备就能满足各方面需求无需重复投资。好处在于由于申瓯软交换可以与华为IAD1224或中兴AG I6到I9完全对接。也可以逐步更换下面的IAD/AG网关设备。可以利旧节省设备成本。

5、企业及产品认证
    申瓯通信历经30年年生产能力150万线,具有ISO9001质量体系、ISO14001环境管理体系认证、OHSAS18000职业安全健康认证、ERP系统认证、电信进网证、CNAS质检第三方检测报告、麒麟软件认证、中科龙芯认证。
