光纤环网监控网络广播电话一体解决方案

发布日期:2021-08-26   浏览次数:7225

    SOC-DIP 系列工业级光纤网络冗余产品是本公司根据市场需求,适时开发出基于EAPS技术上的环网自愈的综合传输设备。在环网拓扑完整的情况下阻塞一条链路,防止出现数据环路形成广播风暴。在出现链路中断的情况下,协议迅速恢复之前阻断的链路,使环网各节点之间恢复通信。理论上可以提供20ms的快速保护特性,能很好地满足电信级别的收敛速度要求和网络的冗余备份功能,提高了网络数据传输的稳定性。产品支持千兆光纤环网、发生故障时快速倒换、故障恢复后自动愈合;完善的网管 功能支持所有端口 VLAN 隔离、端口隔离,并可对所有端口连接状态进行实时 监控管理,满足大数据传输和高清摄像头接入需求。产品广泛应用于政企、公安、石油石化、煤炭矿山、银行、医院、学校、厂矿、工业园区、景区、酒店以及诸多自动化领域行业。

一、方案图



光纤环网监控/网络覆盖/音箱/电话一体解决方案

二、组网说明

整个方案将视频监控系统,网络覆盖、智能音箱系统融为一体,将各监控点的摄像机监控图像、无线终端、音乐接入到SOC-DIP设备组网中,SOC-DIP设备的组网保证了数据传输的稳定性,并通过SOC-DIP设备上行口将数据传输到SOC-DIP设备的1000M组网中,可以传输远距离终端。

光纤环网监控网络电话一体解决方案


三、设备介绍

1、产品特性

完备的网络功能

Ø 一键快速绑定

支持PORT/MAC/IP/VLAN ID四元绑定,提供手动添加、自动扫描、DHCP侦听三种绑定方式,支持跨VLAN扫描,根据不同网络环境,轻松实现快速绑定。

Ø以太网供电(PoE):

支持于端口的PoE供电模式选择(AF/AT模式、电流功率限制、供电延迟、供电时间调度和PoE事件统计等。支持PoE供电自适应,完美兼容非PoE设备。

Ø MAC地址攻击

支持端口安全特性,可以有效防御MAC地址攻击。可以实现基于MAC地址允许支持静态配置或交换机动态学习,全面保障网络安全。多层次,多元化的访问控制策略

Ø策略控制(Policy

支持基于端口、VLAN下发ACL,对符合相应ACL规则的数据包实现流分类,可进行流镜像、流监控、QoS重标记和端口重定向四种行为控制,轻松实现网络监控,数据流量控制,优先级重标记和数据转发控制。

ØVLAN特性

支持符合国际标准IEEE 802.1Q VLAN协议,完美融合了基于Port VLAN和基于tag VLAN,与主流设备完全兼容,加上人性化的操作方式,使组网更加便捷、准确、高效。

完善多业务融合能力

Ø QoS

支持基于端口、IEEE802.1p以及TCP/UDP端口三种优先级模式,支持基于先入先出、高权限和基于权重,三种队列调度算法。而且每个端口输出队列,可以根据数据报文类型选择优先发送或丢弃。同时允许用户自定义数据类型。保障关键业务数据优先处理,满足不同业务对基础网络的需求。

Ø 端口镜像

将一个或多个源端口的数据流量转发到某一个指定端口来实现对网络的监听,在不严重影响源端口正常吞吐流量的情况下,可以通过镜像端口对网络的流量进行监控分析。在企业中用镜像功能,可以很好地对企业内部的网络数据进行监控管理,在网络出故障的时候,可以快速地定位故障。

Ø 流量控制

带宽控制支持端口双向限速,提供三种限速控制分别32Kbps256Kbps2048Kbps;风暴抑制支持对广播包、组播包、UL包限速,避免网络资源被恶意浪费,提高网络效率。

Ø 语音VLAN

通过Voice VLAN技术,对语音流进行有针对性的QoS配置,能够很好的解决语音设备数据流优先级的调整问题,保证通话质量。

Ø 组播管理

支持IGMP V1/V2/V3,通过IGMP Snooping技术,能很好地支持组播应用,如IPTV、视频会议等等;支持组播VLAN,有效避免带宽浪费,减轻上游设备的组播负担;静态组播地址表减少学习时间,提高组播转发效率;未知组播报文丢弃功能,节省带宽,提高系统处理效率。

高可靠性设计

Ø 生成树

支持传统的STP/RSTP二层链路保护技术,极大提高链路的容错、冗余备份能力,保证网络的稳定运行。支持TCTopology Change)报文保护,避免当设备受到恶意的TC报文攻击时,频繁的删除操作给设备带来很大负担。同时还支持环路保护、根桥保护、BPDU保护、BPDU过滤等功能。

Ø 链路汇聚

提供手工汇聚、动态LACP两种汇聚模式,能有效增加链路带宽,提高链路的可靠性,同时可以实现负载均衡、链路备份。

灵活、安全的网络管理

Ø 系统管理

支持Console命令行,Web网管,SNMPV1/V2c)等多种管理方式。

Ø安全管理

通过身份过滤检测技术,能够很好的解决设备安全管理难题,同时可配置网管控制专用端口,增强配置安全性。

Ø 网络监控

支持端口双向数据监控,结合网络分析软件可以实时监控网络运行状态,RMON功能可以实现统计和告警功能,用于网络中管理设备对被管理设备的远程监控和管理。

Ø 数据备份:

支持Web网页数据备份与恢复

Ø 系统升级:

支持Web网页在线升级


2、产品外观

S2800-16WR-2TP-PWR-EI的前面板由1610/100Mbps RJ45 端口21000Mbps RJ45端口或21000Mbps SFP 端口、1Console端口和指示灯组成,如下图所示。



Ø 10/100M bps RJ45端口

支持10Mbps100Mbps速率自适应功能,支持自动翻转(Auto-MDI/MDIX)功能, 每个端口对应有一个指示灯,即01-16指示灯。

Ø 1000M bps SFP端口

SFP端口位于面板右侧,为独立SFP端口,每个端口对应有一个指示灯,即17-18指示灯,与1000Mbps端口复用

Ø ØConsole端口

Console端口用于和计算机或其他终端的串口相连以管理或配置交换机。

Ø 指示灯

指示灯,包括PWRSYS、S1、S2、01-18指示灯。通过指示灯可以监控交换机的工作状态,下表将 详细说明指示灯工作状态:

指示灯

名称

状态

描述

Power



电源指示灯

常亮

系统供电正常

熄灭

系统未通电或供电异常

Sys

系统指示灯

常亮

系统

熄灭

系统异常

S1-S2



备用灯





预留



熄灭

系统正常情况熄灭

常亮

系统正常情况熄灭

01-18

端口状态指示灯

闪烁

端口正在收发数据

熄灭

端口未连接设备或未能识别设备

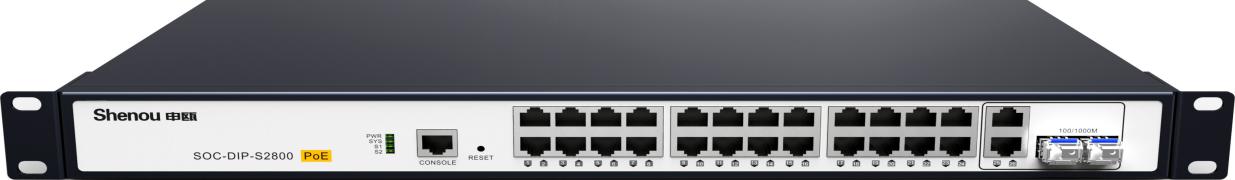

S2800-24WR-2TP-PWR-EI的前面板由2410/100Mbps RJ45 端口21000Mbps RJ45端口或21000Mbps SFP 端口、1Console端口和指示灯组成,如下图所示。


S2800光纤网络交换机





Ø 10/100M bps RJ45端口

支持10Mbps100Mbps速率自适应功能,支持自动翻转(Auto-MDI/MDIX)功能, 每个端口对应有一个指示灯,即01-24指示灯。

Ø 1000M bps SFP端口

SFP端口位于面板右侧,为独立SFP端口,每个端口对应有一个指示灯,即25-26指示灯,与1000Mbps端口复用

Ø ØConsole端口

Console端口用于和计算机或其他终端的串口相连以管理或配置交换机。

Ø 指示灯

指示灯,包括PWRSYS、S1、S2、01-26指示灯。通过指示灯可以监控交换机的工作状态,下表将 详细说明指示灯工作状态:

指示灯

名称

状态

描述

Power



电源指示灯

常亮

系统供电正常

熄灭

系统未通电或供电异常

Sys

系统指示灯

常亮

系统

熄灭

系统异常

S1-S2



备用灯





预留



熄灭

系统正常情况熄灭

常亮

系统正常情况熄灭

01-26

端口状态指示灯

闪烁

端口正在收发数据

熄灭

端口未连接设备或未能识别设备






4、产品特点

 SOC-DIP 系列工业级网络冗余产品数据网保护能力强,故障恢复时间短,组网灵活,适合使用在小区入口车辆监控、变电站、高速公路网络系统、矿井通信系统等链状或环形的多点网络。主要特点:

1、点对点,链型、环型等不同的网络拓扑结构;

2、自愈时间小于20毫秒。

3、每个接入点提供四或八个百兆以太网端口,突破了电缆传输距离短只有100米的限制,使得以以太网信号在保证高带宽传输前提下,利用光纤实现几公里到上百公里的远距离传输;

4、内置电源,AC/DC供电方式;

5、支持MDI/MDI-X自动识别,全双工/半双工自协商内置;

6、支持广播风暴保护;

7、网口支持10Mbps,100Mbps 自协商;支持VLAN隔离;

8、web管理:web统一管理,提供账号管理,在线升级,数据备份,功能配置,告警信息图文并茂等。

9、VLAN:提供良好的VLAN管理体系,可实现环网组网中各级设备,各端口间的隔离,提供安全性的同时,极大地丰富了客户的各种应用需求。

10、端口隔离:提供单板中各端口间的绝对隔离,优先于VLAN隔离。

11、端口限流:提供所有端口流浪限速功能。

12、告警及日志:提供了良好的独立实时告警界面,及告警日志下载。

13、链路故障信息:可实时清楚地查看环网中故障节点的地理位置、IP等相关信息。

 接口参数

 以太网接口参数

接口类型:RJ45

数据速率:10/100M自适应,全/半双工完全自适应

符合支持IEEE 802.3

支持VLAN



光接口参数

物理光接口:采用两个1X9或三个SFP光接口,光接口SC(单纤)/LC(单双纤)可选

光模块:1.25G

光发射波长:单模1310nm/1550nm

多模850nm/1310nm(可选)

传输距离多模:0-2km

单模:0-25km0-60km0-100km

发送光功率:0 ~-12dBm

光接收灵敏度:优于-32dBm



电源

AC/DC(可选) AC190V260V;

DC-44V-56V(纹波≤5%)



储存环境与工作环境

储存温度:-10℃60℃

储存相对湿度:5%95%无凝结(室温)

电磁相容性辐射和传导干扰符合国际“GB/T13996要求

环境空气无腐蚀性和溶剂性气体,无扬尘

工作温度:0℃~80

工作相对湿度:5%95%无凝结(室温)
