发布日期:2023-12-15   浏览次数:956

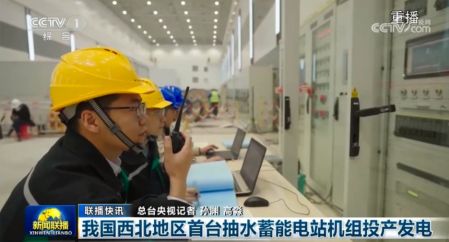

申瓯通信助力国家水利工程,完成西北地区首台新疆阜康抽水蓄能电站调度通信、行政通信系统建设!

   申瓯助水利工程新疆阜康抽水蓄能电站调度通信

项目背景:


   申瓯助水利工程新疆阜康抽水蓄能电站调度通信

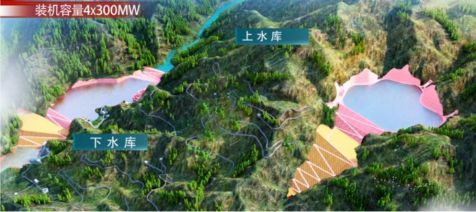

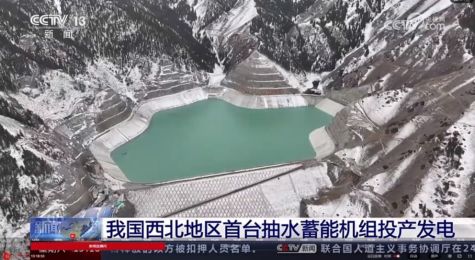

新疆阜康抽水蓄能电站位于新疆昌吉回族自治州阜康市境内,下水库位于白上游,上水库位于白杨河西侧白杨沟上游的西岔沟上。下水库距阜康市70KM,疆负荷中心乌鲁木齐市约130KM。

   申瓯助水利工程新疆阜康抽水蓄能电站调度通信
电站装机容量1200MW(4x300MW),属日调节纯抽水蓄能电站,电站建,可为新疆维吾尔族自治区乌昌电网及天山北坡经济带所在电网供电,在电网担调峰、填谷、调频、调相、紧急事故备用等任务。

建设目标:

厂内生产调度通信系统设置400端口数字程控调度交换机1套,主机布置在面开关站继保楼通信设备室内;配置3席调度台供调度值班员操作使用,1席布置地下厂房的地下值班室内,2席布置在业主营地的中控室内;配置1套录音设备于记录调度值班员与调度用户的生产指挥通话信息,记录生产调度过程。调度交换机预留2M数字中继接口接入上级调度交换网。

厂内生产管理通信设置800端口数字程控调度交换机1套。该用户交换机包主机和远端模块的两部分,主机布置在业主营地综合办公楼四层(中控层)通设备室,远端模块布置在开关站继保楼通信设备室,主机与远端模块之间的连通过电站内部光纤通信系统实现。远端模块与主机的连接通道故障时,远端模内部的交换仍能正常运行,并保持中继呼入呼出功能;远端模块用户与主机用具有完全同等的功能。

用户交换机主机预留1个2M数字中继接口接入当地公用电话网。用户交换远端模块采用2M数字中继接口连接厂内调度交换机,实现生产管理交换网作为调度交换网的备用网,原则上生产调度通信交换网可进入生产管理通信网,而生产管理通信网不允许进入调度通信交换网,远端模块预留2M数字中继接口接级管理交换网。

组网方案


   申瓯助水利工程新疆阜康抽水蓄能电站调度通信组网方案
方案设计思路:

根据客户实际需求结合以往的工作经验,本方案以SOC8000数字程控调度机和数字程控交换机为基础,配合调度台和E1中继,录音系统,实现电站内部电话的的互联互通。同时与新疆电力系统做对接,实现互联互通。

   申瓯助水利工程新疆阜康抽水蓄能电站调度通信组网方案

组网说明:
数字程控调度机用E1中继与上级电力系统调度机对接,保证电站与其他电力系统互联互通,保证省调,地调的的外线正常接入系统。
>用E1中继将行政用户的数字程控交换机与站内调度机做互通,保证站内调度机和行政用户的分机互联通。
在远端模块上对接上级调度网,保障和调度机的双向上级互联,确保省调,地的互通。用 IP 连接方式,确保3席调度台能与调度主机互联互通。
>预留环路中继接口,为后期环路中继接入保留扩容余量,用户程控交换机通过E1与运营商电话公网连接,保证了公网电话的畅通。

组网方式:
站内程控调度机与用户交换机分别与远端模块进行E1互联,确保3方的互联互通。其他分机通过配线柜采用模拟电话线连接站内分机。

方案特点:

开放性
本系统可与其他业务管理系统、数据库软件系统方便对接,实现基于网络平台的各种业务应用。

可扩容性
本系统具备良好的可扩容性,通过增加板卡等方式可实现电话分机的扩容。
