发布日期:2019-11-12   浏览次数:3326

一、概述

       目前,伴随着整个电信业务的快速发展,从固话到无线,从窄带到宽带,从语音业务到多媒体业务,应用于电信网络的各种技术层出不穷。光通信技术一直都是整个通信领域关注的焦点之一。
       在接入网络层面,采用传统的铜线接入技术,铜缆传输链路存在诸多问题,例如铜缆价格较高,建设投资成本较大;铜缆被盗或遭灾损的风险大;铜缆维修、更新等维护成本增高;另外,铜缆带宽资源有限,无法满足用户对高带宽的需求。
       随着宽带用户的快速增长,光接入技术有着覆盖范围广、传输距离远、带宽高、安全保密性高、建设维护成本低等诸多优点,使之成为接入网建设新的亮点。
       当前宽带接入的主要技术采用ADSL、ADSL2+、VDSL、VDSL2和LAN等,建设模式以局端集中方式为主。正是因为ADSL基于电话铜缆,其速率与用户的铜缆长度、线路质量、出线率等有非常紧密的关系,实际网络中接入速率要比理论值低得多。随着宽带网络的发展,线路速率成为发展新用户和增加新业务的瓶颈。而为了提供三网合一等高带宽的增值业务,宽带提速又是运营商必须的选择。对于DSL线路来说,一个重要的特性是距离越近,能够提供的带宽就越高。因此,为了满足开展三网合一等高带宽的业务需要,必须把宽带接入设备(DSLAM)从局端逐步下移到更靠近用户的地方,这成为DSL接入方式持续存在的唯一选择。使光纤接入逐步靠近用户,“光进铜退”是宽带发展的一个必然趋势和选择,因此运营商和设备制造商相继推出了替代传统铜线接入的各种光接入解决方案,从而能够满足语音、数据和视频等多种业务需求,“光进铜退”已经成为各界广泛的共识。但是,对于以铜线作为海量存量资产的固网运营商来说,如何结合网上既有的铜缆资源,寻找一条“光进铜退”的平滑演进之路,才能兼顾CAPEX和OPEX的平衡,获得优的投入产出比。
       申瓯通信设备有限公司为“光进铜退”提供了各种综合业务接入解决方案,确保各种方案可行性、必要性、先进性和可扩展性等,根据光纤到用户的距离、每个用户的带宽需求、现有管线资源的情况以及运营维护成本的不同考虑,来部署相应的接入网络及解决方案,确保用户在高效率体验多元化通信业务的同时有效降低运营商投入网络建设及运营维护的成本。

二、SOC5000综合接入设备(点对点、多点业务)平滑升级组网方案

       申瓯通信依据电信网的发展趋势和未来接入网络的业务发展需求,自主研发出SOC5000-30、SOC5000-50综合接入设备。采用宽窄带一体化传输技术,提供GE、FE、POTS、E1、xDSL等接口,承载电话、宽带数据等业务在光纤或E1通道上的综合传输。
       SOC5000综合接入设备平滑升级光通信组网方案的基本设计理念是原用户割接不换号、保留局端的任何数据和交换功能,局端无需改动出线。大段距离(20-120Km)均以光缆代替铜缆,大限度的节约了铜线资源,设备下移至用户端,优化了网络结构,实现宽、窄带网络的融合组网,向用户提供ADSL、ADSL2+/VDSL等宽带数据服务,更好的满足接入网络业务发展的需求。
       SOC5000综合接入设备平滑升级光通信组网方案,建设成本低、周期短、安装简单

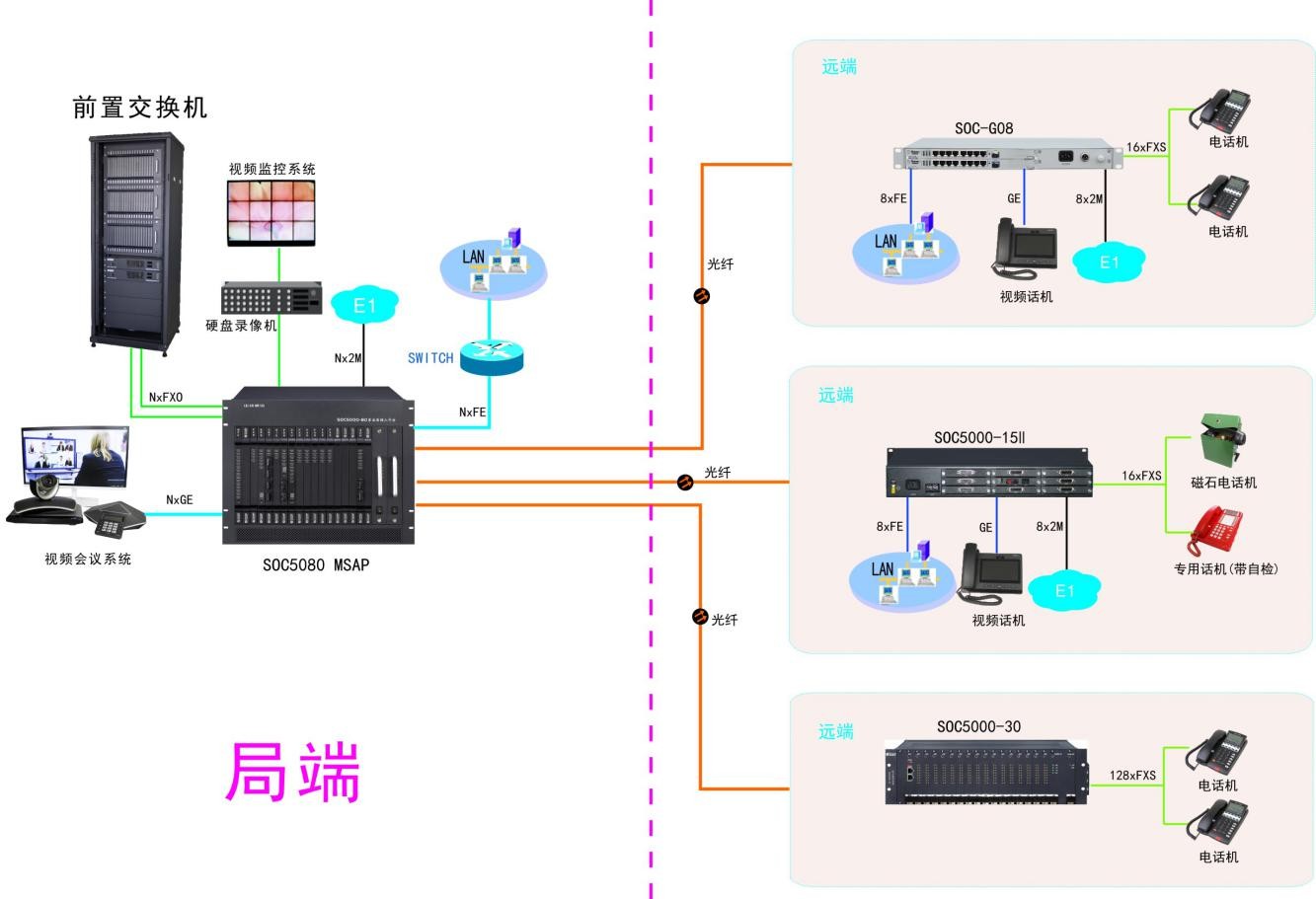

1.基于传统POTS、以太网接入网络拓扑图:

“光进铜退”综合接入工程方案

2.整体方案特点:

    ◎ 无需更换原有语音用户号码,保留局端的任何数据和交换功能。

    ◎ 传输容量大、保密性好,全程光纤通道,无需铺设电缆,大大节约投资成本。

    ◎ 采用插卡式、模块化设计、结构紧凑、扩容方便,各种业务接口板可灵活混插,采用全分散供电方式。

    ◎ 具有集成度高、应用灵活、高可靠性及提供服务质量(QoS)保证、可管理、可灵活扩容和组网。

    ◎ 组网方式灵活,支持级联方式。

    ◎ 提供电信级语音质量,音质清晰,无杂声,无交流声,传真速度快,字迹清晰;语音支持来电显示和用户反极。

    ◎ 光传输时,可大带宽和多用户数量,支持单纤传输,节省光纤资源 。

    ◎ 用户端一体化户外机柜,防风、防雨、防尘、散热等,免机房、免维护。

    ◎ 提供强大的网管功能,中文图形化界面,配置灵活,操作简便,支持远程管理,支持RS485、TCP/IP管理模式。

    ◎ 设备接口类型丰富,除提供E1接口外,同时可以提供ADS/ADSL2+、VDSL、SHDSL、V.35、V.24等全系列的宽窄带接口,实现与PSTN、DDN的无缝融合。

    ◎ FXO、FXS接口具有多重防雷保护,抗雷击能力强。

    ◎ 采用光电复合缆(GTTS)传输时,可向远端设备供电。



3.远端综合一体化机柜介绍

        SOC5000综合接入设备可放置于中心局机房,或放置在户外一体化机柜中。户外综合一体化机柜解决方案可以完全满足运营商的需求,机柜具有可靠的密封性能,内置的环境控制单元可以确保各个设备的工作环境温度、湿度,并提供防尘、防水、电磁屏蔽等保护。根据需求在机柜中配置SOC5000系列综合接入设备、供电配电设备(包含:防雷模块、过压保护器(选配)、电源系统、交流和直流配电、蓄电池(选配)等)、业务插框、MDF、ODF、温控设备(包含:风扇、风扇监控板,低温加热板(选配))、交换机等,现场客户只需要接通外部交流、光缆、用户电缆即可。
        户外机柜可选择落地、落空、挂杆等不同形式的安装方法,可直接应用于楼道、绿化带、墙面、电线杆等户外环境,工程施工简单,不影响美观,易于快速安装,满足运营商快速布局的要求。户外一体化机柜通过AC220V或开关电源提供DC-48V为各个设备供电,当市电中断时转由蓄电池组供电,以保证充足的后备电源。
产品规格:
       材料:SMC合成材料
       尺寸:750mm(宽)x500mm(深)x1500mm(高)等多种型号
       具有防止水浸、全防盗功能
       支持柜内温度控制,温度范围可控制在0℃~+50℃之间调节

产品特点
       替代传统机房结构,体现建网成本优势,紧凑型设计大大节约了安装用地面积和费用,节省大量的机房投资。
       此款产品将开关电源、蓄电池、音频配线架、宽窄带综合业务接入设备进行综合配置。
       外壳采用SMC合成材料,防腐抗击打能力强,防尘防水等级符合IP65。
       具有较强防风沙能力,满足IEC 721-2-5,防腐蚀能力强。具有温湿度、电源、门禁、水浸、烟雾等远程监控和告警。
       外层集成广告功能,箱柜可采用水泥基础、架空平台等安装形式。

二、光纤网络EPON、FTTH、OLT/ONU组网ip电话交换机方案


申瓯IPPBX交换机光纤PON/OLT接入组网方式与案例

申瓯SOC1000或SOC8000C-IPPBX交换机接入到LOT设备!ONU直接输电话。
