SOC5000-GPC400-AG接入网关

复用设备|电话光端机    浏览次数:2764

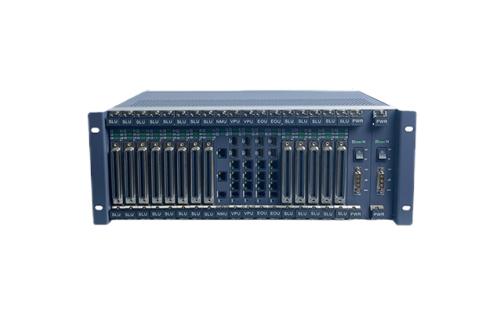

SOC5000-GPC400-AG接入网关

产品描述

    SOC5000-GPC400系列为高性能、双保护AG接入语音网关平台。可提供用户侧线路检测功能,双主板冗余保护、双光口保护、级联双光口保护和双电源保护。并统一接入云平台管理,提供线路安全,保障了通话线路的安全性和保密性。

SOC5000-GPC400-AG接入语音网关平台功能特点

业务集中、功能强大

−支持用户侧线路例行检测,保障通信线路安全,支持设备级联。
−支持设备点对点应用(电话网传延伸),先进的语音处理技术,提供电信级语音质量。
−采用标准的SIP协议,兼容IMS/NGN和主流的软交换平台,支持 G.711、G.729、G.723、G.726、AMR 等编码。
−支持416路大容量分机/中继接口。
−业务种类丰富,设备整体集成度高、组网能力强,实现了传输、接入、交换设备的统一管理,同时降低了建网和运维成本。

结构紧凑、稳定可靠

−4U高集成度设备,采用20槽插板式设计,全表面贴装工艺,工业级设计。
−支持主板1+1冗余保护、支持光口1+1保护,支持双电源1+1冗余保护,支持各类业务盘卡混插能力,扩容维护方便。

容量配置:
指标 描述
外形尺寸(mm) 488(宽) x312(深)x 176(高)(含挂耳)
供电方式 AC: 190y~-260V
DC:-44~-56V(纹波≤5%)
整机功耗 <30Ow
支持的业务类型 二线电话
单通道最大速率 1Gbitfs
线路速率 100Mbitfs、1Gbitfs
支持的可捅披光模块 光模块:SFP
网络拓扑 点到点、链形
设条运行环境 机箱温度 0℃~70℃
机箱相对湿度 10%~90%无凝结(室温)

板卡插槽 板卡名称 功能描述 面板标识 接口类型及教里
主控板
〔槽位2个)

VPU

整个设备的控制中心数
据交叉、PCM复用、电
口和光口接入、系统管
理,支持1+1保护

OPT

光口*2个

ETH

RJ45*2个

LAN

Rj45*1个
Console Rj11*1个
业务板
(插槽x13个)

SLU

带线路例行测试单元盘,
提供32路用户电路接口
01-32 CN57-64*1个

TRU

带线路检测,堤供32路
中继电路接口
01-32 CN57-64*1个
以太网光口单
元板
(槽位2个)

EOU

上联IMS平台以太网光
接口单元盘,支持上联光
1+1保护,支持下联光
1+1保护,支持千兆以
太网光口,支持以太网电
口,可单块单元板配置使
GX 光口*2个
FE R45*2个
NMI R45*1个
Console 11*1个
网管板
(槽位1个)

NMU

设备专用的网管盘,提供
1个Console 接口,提
供1个网管接口和1个
扩展网管接口
NMI RJ45*1个
LAN RJ45*1个
Console 11*1个
电源盘
(槽位2个)
PWR-DC盘 直流-48V电源供电,D-SUB大电流输入,300W电源,1+1热备份
PWR-AC盘 交流220V电源供电,交流220V输入,1+1热备份


组网灵活:

−实现链形、点对点等不同网络拓扑结构,支持级联和堆叠。

网管系统:
−支持SNMP/TR069标准网管协议,可统一接入云平台管理,实现设备集中网管,远程监控和维护。

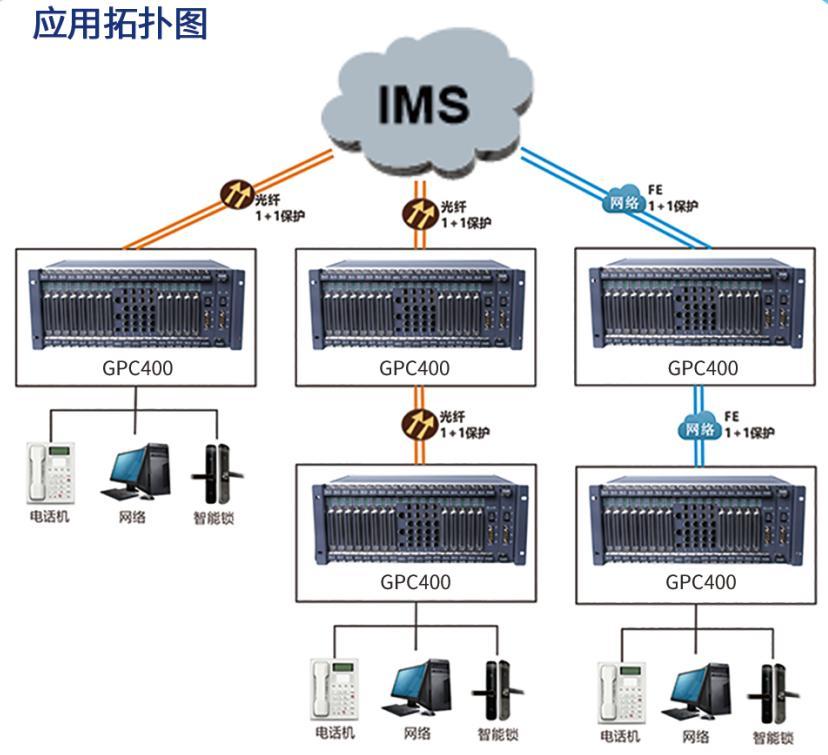

组网方案图:

SOC5000-GPC400复用设备AG接入语音网关组网方案图


1.专线接入设备通过单个机框实现多种类型的业务接入方式,包括光纤和网络。并提供丰富的物理层业务接口,在设备种类上实现了整体融合;
2.硬件冗余设计,支持链路冗余保护;
3.支持IMS平台接入、支持与GPC800接入组网融合;
4.用户线缆自检功能,检测开路、短路、并机、摘机等状态;
5.实现高密度的业务汇聚能力,采用集中插板式结构,支持多种转换模块板卡混插,便于扩容、管理和维护。
