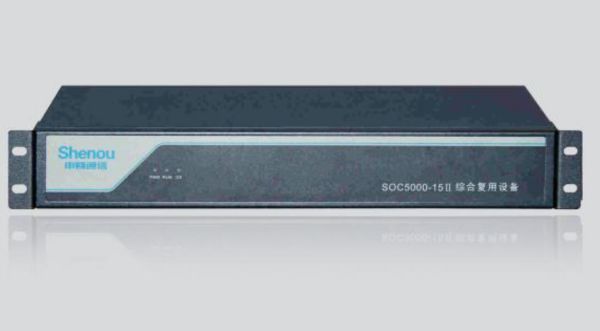

SOC5000-15(II)综合复用设备

产品描述

    SOC5000-15Ⅱ综合复用设备是通过PCM/E1或光纤通道传输语音(FXO、FXS、2/4线、E/M、磁石等)、以太网数据(100M/1000M)、同/异步数据(RS232/422/485)、E1等综合业务。适用于有光缆铺设而无电缆铺设,或语音需要保密(如部队)的场合SOC5000-15Ⅱ综合复用设备将PCM和传输设备融于一体,同时配合其他设备可组建各种不同类型网络拓扑。
  • 功能特点
    ◆结构合理,性能稳定

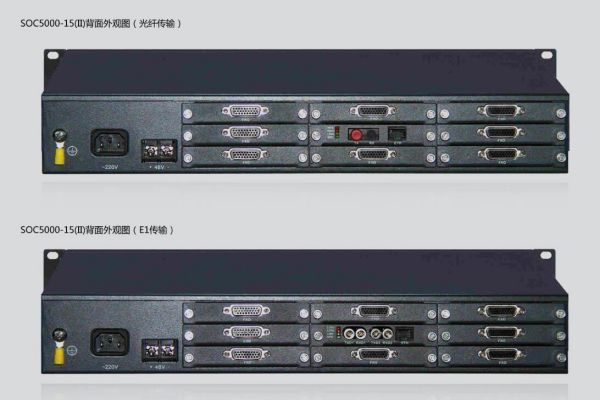

    采用19英寸1.5U标准机箱9槽插卡式结构,配置维护方便

    设备9槽位结构:1个主控插槽、8个业务插槽、业务插槽可任意混插各类语音、数据、视频等业务盘卡

    ◆业务丰富

    语音业务:FXO、FXS、MCS、E&M、2/4线等

    数据业务:RS232/422/485、V.24、100/1000Base-T等

    ◆组网灵活

    多种传输方式:包括E1传输、光纤传输,支持点对点/星形/链形结构

    通过多E1传输时,采用MP技术(线路负载平衡)将多E1信道捆绑传输各种业务

    集成PDH、PCM等多重功能融于一体,应用于各种专网业务,为客户在原有传输架构上提供性价比更高的接入方案

    ◆可靠性高

    采用AC220V、DC(-48V)双重供电方式,可接蓄电池,具有浮充功能

    全表面贴装工艺,完善的告警指示及业务状态指示

    选择E1通道传输时,任意1个E1可以传输64路语音

    优化E1电路资源,节约投资

    选择2E1通道传输时,E1通道具有倒换功能(即当某E1通道出现故障时,系统会自动倒换到另一个E1通道传输、同时保证通话不断线);可实现“1+1保护”功能

    线路自检和故障定位功能:通过网管平台可选择手动自检、自动自检、定时自检,检测各用户线路上的状态(例如:短路、开路、并机、正常)

    可统一纳入SOC-NM2005网管平台,提供完善的网管功能,为系统的运行和管理提供可 靠的保障
  • 系列产品

    设备型号

    SOC5000-15(II)

    盘卡插槽

    盘卡名称

    功能描述

    线路接口

    业务接口

    主控槽位x1个

    MCU盘

    PCM主控盘,E1接
    入(1+1保护)

    E1x2个:C3接口

    网络接口(RJ45)x1个
    (带宽:N×128K;N≤31)

    GMCU盘

    PCM主控盘,光纤接入

    光纤接口

    网络接口(RJ45)x1个
    (带宽100/1000Mbps自适应)

    FMCU盘

    PCM主控盘,光纤接入

    (1+1保护)

    双光口接入

    光路1+1保护

    业务插槽x8个:
    根据业务需求,任意选择以下业务盘卡混插。

    FXS盘

    连接电话机接口

    用户接口(DB17)x8个

    FX0盘

    连接交换机用户线

    中继接口(DB17)x8个

    MCS盘

    磁石接口

    磁石接口(DB17)x8个

    E&M盘

    连接被延伸的E/M接口

    4线E&M接口(RJ45)x4个

    CWT盘

    传输载波信号或调制信号

    2/4线音频接口(RJ45)x8个

    ASY盘

    RS232/RS422异步数据传输

    数据接口(RJ45)x4个

    ETH盘

    4路以太网接口盘
    100Mbps物理隔离

    网络接口(RJ45)x4个

    EE1盘

    配合光口盘扩展E1业务

    E1接口(DB9)x4个

  • 物理属性

    设备型号

    SOC5000-15(II)

    物理尺寸(mm)

    488(宽)×215(深)×66(高)

    供电方式

    内置电源支持AC/DC双电源供电

    AC:190V~260V

    DC:-44V~-56V(纹波≤5%)

    整机功耗

    <60W

    工作环境

    工作温度:-5℃~70℃;工作相对湿度:10%~90%无凝结(室温)

    储存环境

    储存温度:-40℃~105℃;储存相对湿度:5%~95%无凝结(室温)

  • 典型运用

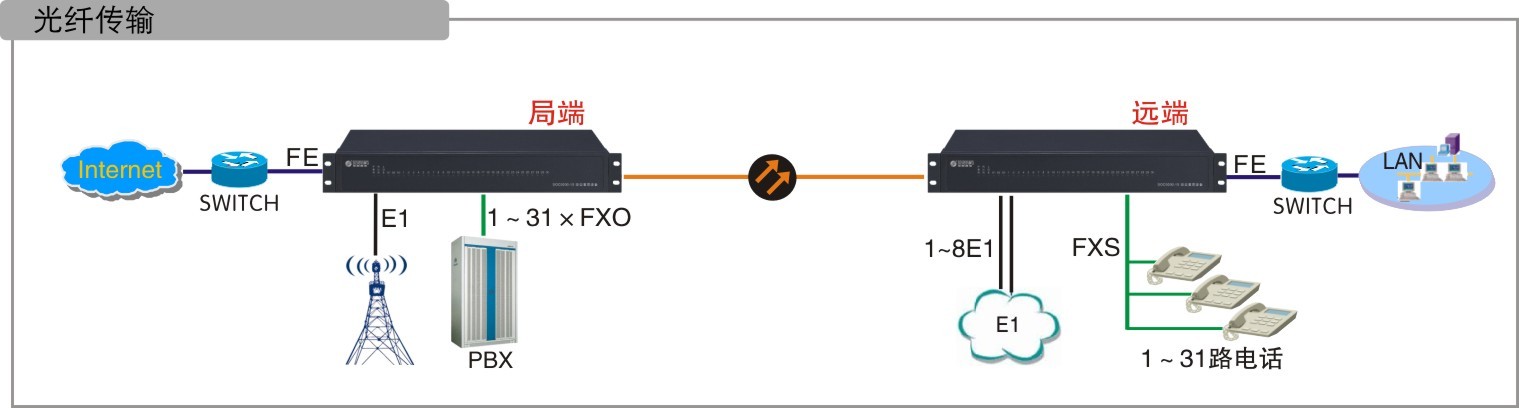

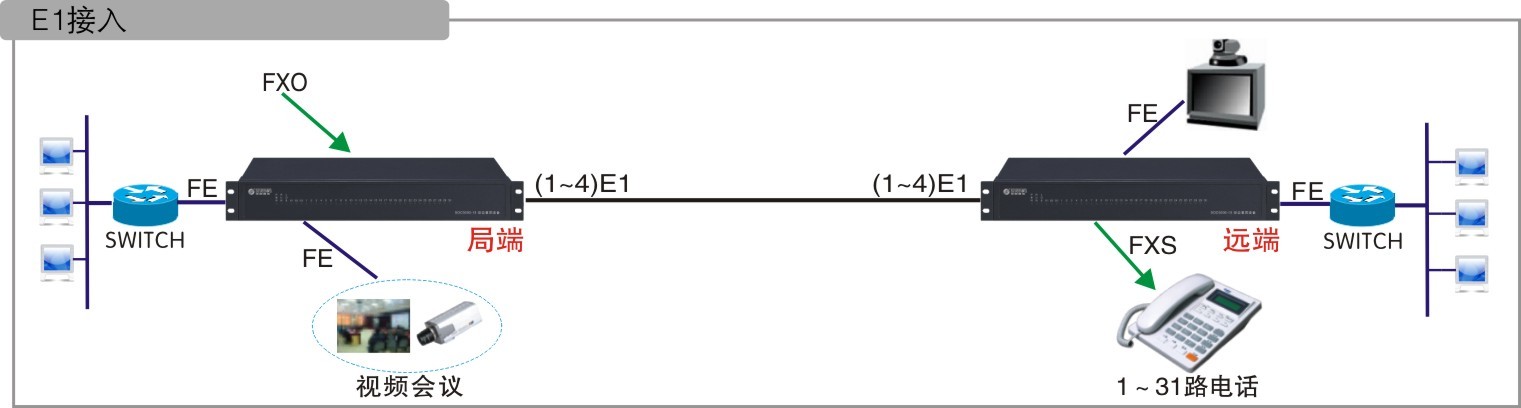

    PDH传输E1电话方案光纤传输电话方案
